재료

7135 chip x 2 개

LG 5630 R x 12 개

36mm 원형 기판

택트 스위치 ( 캠핑용 - 소형 )

18650 보호회로 포함 x 1개

TP4050 충전 모듈 x 1개

전구형 소켓 케이스

LED 모듈에 대해서는 잘 몰라서 공부를 나름하고 시작을 했다.

케이스는 알리발 구매 ( 국내에서는 케이스가 없는것 같아 .. 구매 )

빛이 LG 5630 LED 라서 그런지 너무 좋다. 눈의 피로감도 좋고 안정감을 주는것 같다.

아주~굿

자작한 원목 원두 쿨러를 사용 ~ ㅋㅋ

로스팅후 온도가 대략 178 ~ 180 도 이상 가는것으로 측정하고 쿨링시작 대략 2분 정도 소모되며 온도는 28~29까지

내려가는것으로 확인 ~

특징으로는 AC 전기를 사용하지 않고 DC v12 전압으로 PC 용 쿨링팬 4개가 돌아가면서 쿨링이된다.

소음 관련해서는 정말 조용하다. 집에서 PC 를 켜고 나오는 쿨링 소음보다 더 적게 들린다고 해야 하나 ..

생각 이상 조용하고 쿨링이 되는것 같다. 참고로 외부 전원은 맥뱅 v12 전압으로 땡겨옴 ..

쿨링후 마지막 미세한 필터에 필터링된 채프 ...

시중에 파는 수은전지(코인전지)는 대부분 리듐셀로 되어있어 충전기 되지 않는다.

즉, 1차 전지이다. ( CR2023, CR2025 등등 ... )

충전이 가능한 전지는 LIR 2023, LIR2025 등등 Li-ON Rechargerable battery 이어야 한다.

가격차이는 별로 나지 않지만 1차 전지의 효율이나 유효기간에 대한 신뢰성이 좋지 않아

직접 충전하여 사용하기로 하여 충전이 가능한 전지 구매중 ...

시간이 남아돌아 제품이 오기전에 충전이 가능한 충전기를 만들어 보려 한다.

기존 리듐이온 충전기 TP4056 모듈에 저항칩만 교체하면 원하는 전류로 충전이 가능하기

때문에 해당 LIR 모듈의 충전은 CV 4.2, CC 20mA 이므로 저항은 대략 50k 로 교체 하기로

한다.

위의 사진은 10k 저항 4개와 가변저항 10k 적용한 모듈이다. ( 저항은 직렬로 저항은 증가한다 )

TP4056 의 스펙상에는 30k ( 50mA), 20k ( 70mA ) 라고 명시되어 있어 대략 50k ( 적용시 20mA ?? 추정치 )로 하였지만

충전전류는 측정이 되지 않아 ( 측정불가 ?? ) 실제로 30k 에 적용시 40mA 로 되는것을 확인하고 + 가변저항 10K 적용

하여 미세한 전류를 적용하기로 결정 ... 실측정치는 40k 시 20mA 가 측정되었다. 이론과 실제는 다르다.

완성품 ~~

올림포스 LED 랜턴등이다.

작지만 아담하고 분위기 낼 때 최고인데 ...배터리가 AA 형이고 자꾸 교체해야 하는

문제로 고민하던참에 밝기 고장과 배터리 연결부위에 부식이 발생해 리폼하기로 결정 ~

예전에 사용했던 핸드폰 배터리를 4개 모아서 배터리팩을 만들어 주고 ..

기존의 충방전 모듈 남아있는것을 연결하고 ..바로 USB LED 를 방열판 위에 연결해 주면 된다.

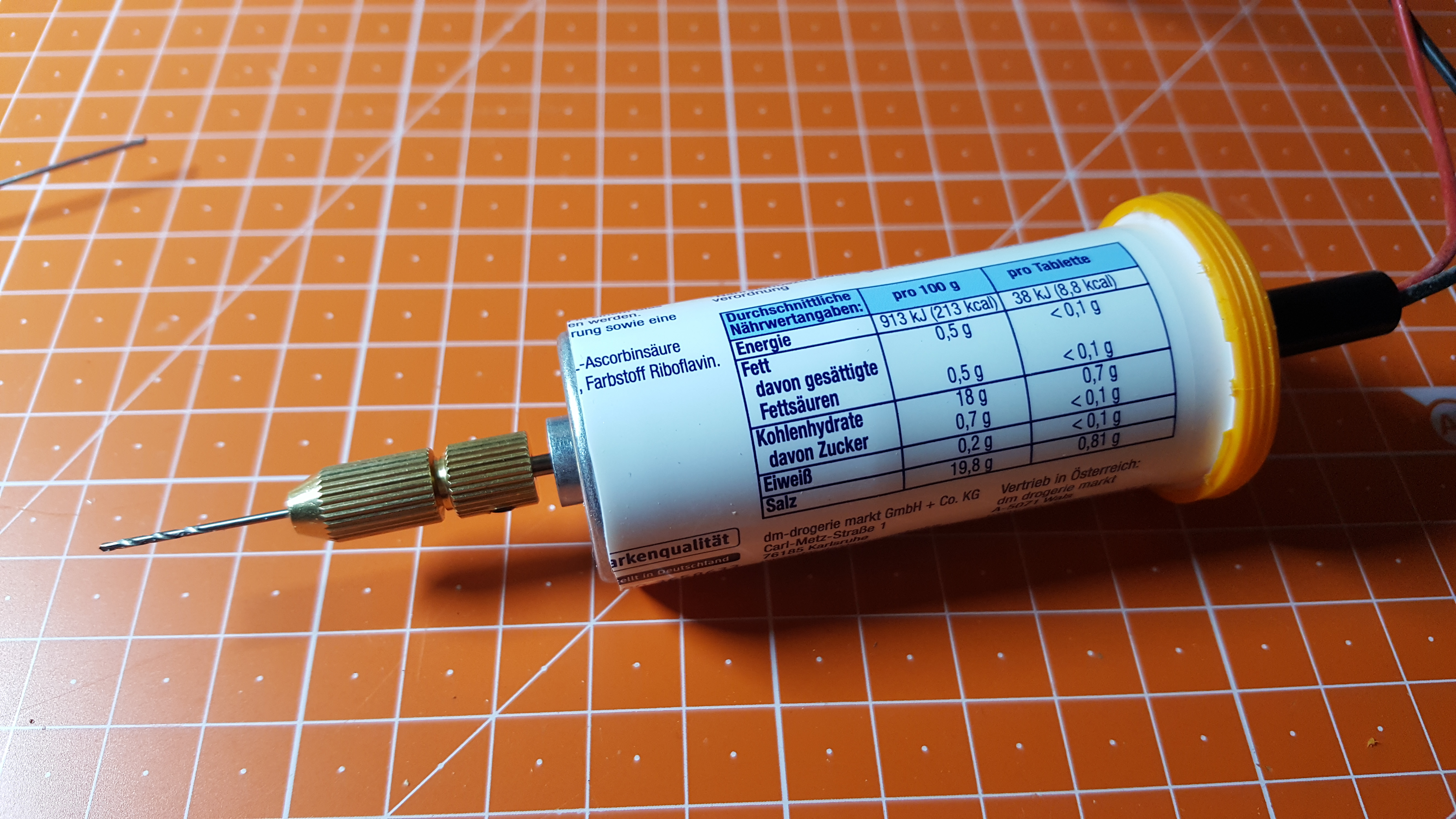

소형 드레멜 자작 v1.0.0

모터 스펙

12v ( 7000rpm ) ~ 24v ( 12000 rpm )

드릴날 : 1.0mm

모터 축 직경 2.3파이

드릴날 사용 : 0.8 ~ 1.5mm

모터 RS 365

비타민 케이스 반토막 ~

드릴(드레멜) 자작 B10 550 B10 DC12~24V 7300~14800rpm
무부하 80mA Max 4A
샤프트 B10 4mm  드릴척 B10

정말 저렴하게 자작을 하게되서 아주 좋고 ..기존 유선 기성품(보쉬)은 이제 사용할 일이 없을듯 ..ㅋㅋ

DC 모터 12 ~ 24v

B10 드릴척

케이스 및 스위치

완성된 드릴기 ( 드레멜 )

샤프하넹 ~~

앰프 TPA3116D2 50Wx2 + 100 와트 2.1 채널 디지털 서브 우퍼 앰프 보드 12 ~ 24v  전원

GHXAMP 2.5 inch 4ohm 15W HIFI Full Range Speakers

GHXAMP HIFI 4 INCH 70W Woofer Mediant Speaker low-frequency HIFI

Pcs VU Panel Meter Warm Back Light Recording+Durable Driver Board Module

원목 : 편백나무

배터리 케이스 AAA ( 3D 프린터 출력물 )

뚜껑하고 본체 ( 총 AAA 배터리 16개 )

출처 > https://www.thingiverse.com/thing:1602962
